«Рыбонасос-комплект» от ЦТСС: импортозамещение с гарантированным качеством
Одна из проблем современного рыбопромыслового флота России — зависимость от импортного оборудования. В частности, в области систем для гидравлической транспортировки рыбы из орудий лова на борт судна. Такие системы критически важны для эффективной и бережной обработки улова, передачи его в цеха, трюмы или RSW-танки. До недавнего времени отечественные аналоги отсутствовали. Это создавало риски, связанные с поставками, обслуживанием и ценовой политикой ряда зарубежных производителей.
АО «Центр технологии судостроения и судоремонта» (АО «ЦТСС») разработало для российских рыбаков комплекс оборудования для гидравлической транспортировки уловов — «Рыбонасос-комплект».
ЦТСС конструировал «Рыбонасос-комплект», опираясь на свой многолетний опыт, научный и кадровый потенциал. Проект реализован в рамках программы Минпромторга «Создание и внедрение в серийное производство судового комплектующего оборудования».
Был успешно изготовлен и испытан головной образец, а затем организовано серийное производство на собственных производственных мощностях ЦТСС.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КОМПЛЕКСА
Комплекс «Рыбонасос-комплект» обеспечивает эффективную механизацию следующих процессов:
- Транспортирование водно-рыбной смеси: передача смеси из орудий лова на борт судна с минимальным повреждением рыбы.
- Сепарация: эффективное отделение улова от воды с последующим безопасным отводом воды за борт.
ТИПОВЫЕ РЕШЕНИЯ И ПРОИЗВОДИТЕЛЬНОСТЬ
Для удовлетворения потребностей различного флота ЦТСС разработал следующий востребованный типоряд комплексов «Рыбонасос-комплект»:
- Комплекс «РН-1000»: пропускная способность до 1000 м³/ч — для судов малого и среднего тоннажа.
- Комплекс «РН-1500»: пропускная способность до 1500 м³/ч — для судов среднего и большого тоннажа.
- Комплекс «РН-2000»: пропускная способность до 2000 м³/ч — для крупнотоннажных судов и судов с высокой интенсивностью промысла.

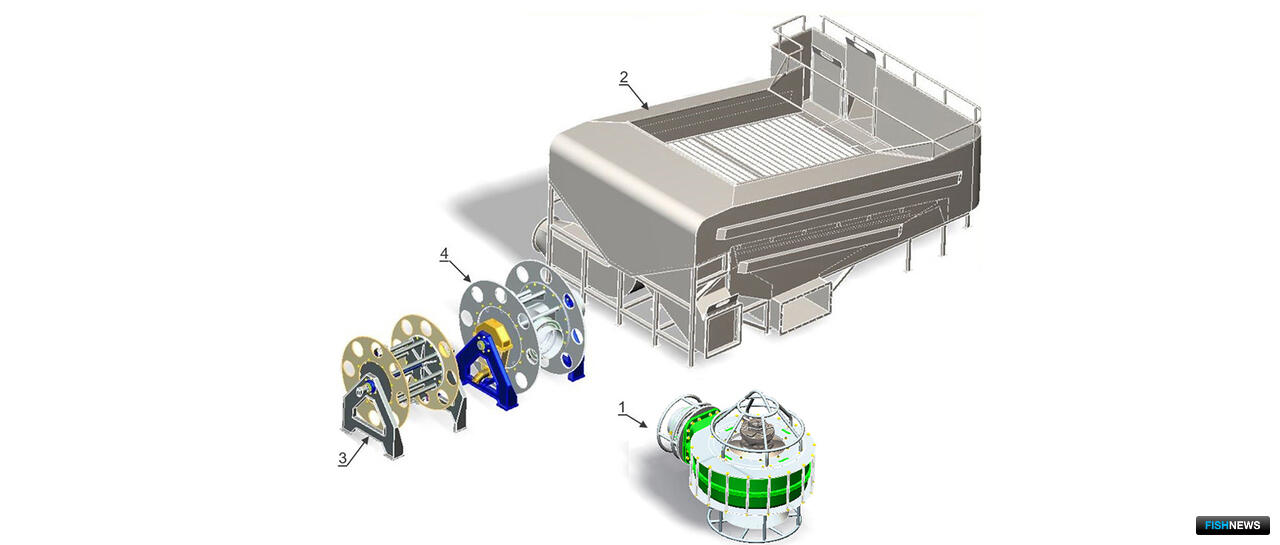

ОСНОВНЫЕ КОМПОНЕНТЫ КОМПЛЕКСА
1. Погружной рыбонасос — высокопроизводительный и надежный насос, обеспечивающий эффективный забор водно-рыбной смеси из орудий лова.
2. Водоотделитель —эффективное устройство для отделения рыбы от воды.
3. Вьюшка для гидравлических шлангов —обеспечивает удобное и безопасное хранение и развертывание гидравлических шлангов, предотвращая их повреждение.
4. Вьюшка для шлангов рыбоподачи —обеспечивает удобное хранение и подачу шлангов для транспортировки рыбы, минимизируя ручной труд.

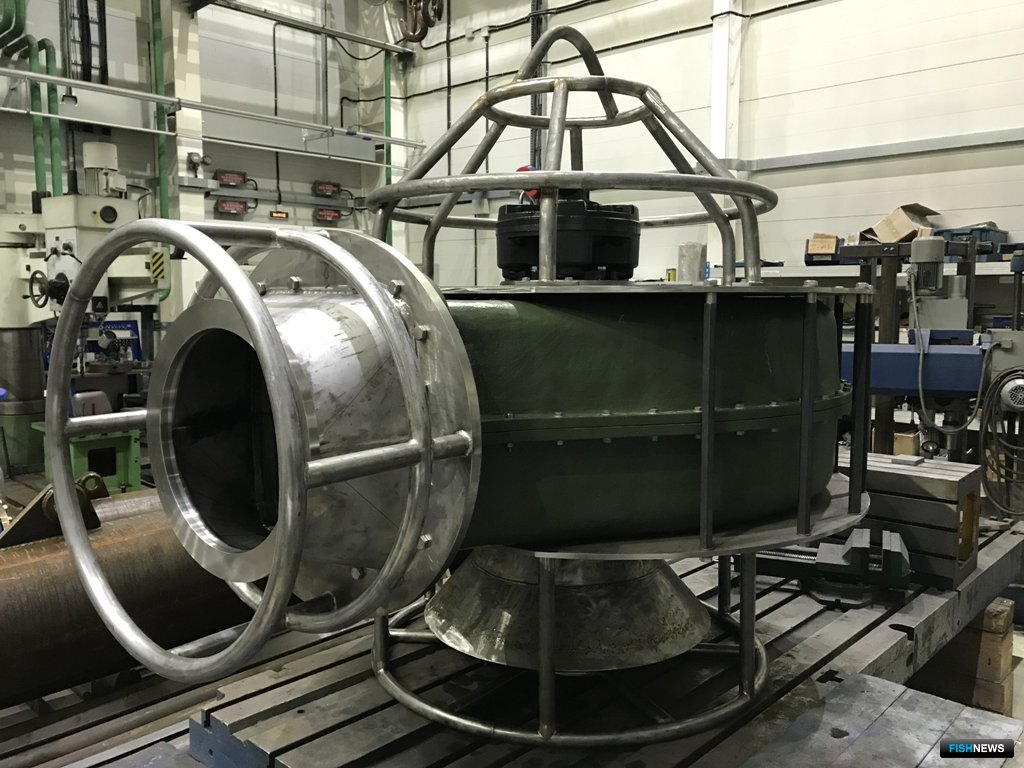

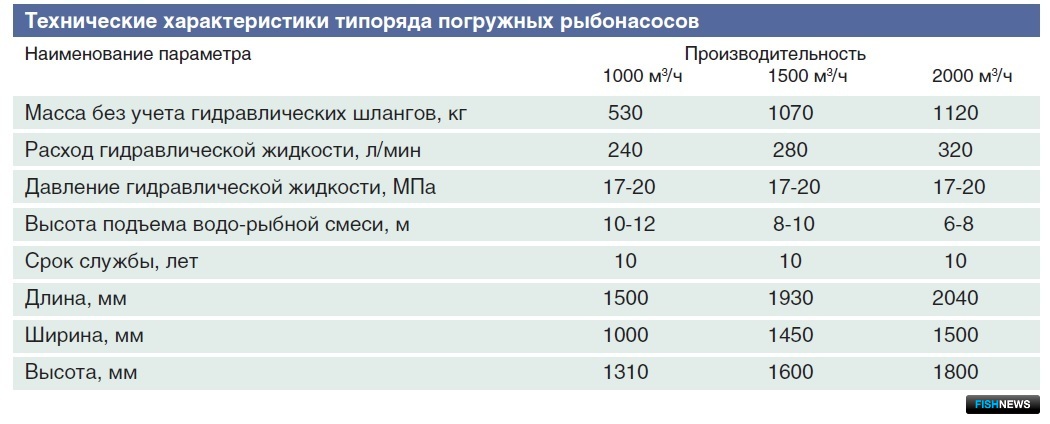

ПОГРУЖНОЙ РЫБОНАСОС
Погружной рыбонасос предназначен для формирования и направленной подачи водно-рыбной смеси из орудий лова на борт добывающего судна. Конструктивно погружной рыбонасос включает в себя композитный корпус из двух частей (верхней и нижней) с интегрированными патрубками приема и нагнетания, проточную камеру с осевым рабочим колесом (импеллером), гидромотор привода, защитную решетку (ограждение) и стандартный фланцевый разъем для подключения напорного рукава.
В ходе промысловых операций погружной рыбонасос соединяется с гибким напорным рукавом (шлангом) и посредством грузоподъемного устройства (промыслового крана, деррика или грузовой лебедки) позиционируется в зоне сформированного у борта кутка. После погружения агрегата в воду и запуска гидромотора происходит активация рабочего колеса, формирующего направленный поток водно-рыбной смеси. Она транспортируется по напорному рукаву к водоотделителю, расположенному на борту судна.
Корпус рыбонасоса изготовлен из современного композитного материала: сочетания порошкосвязанного стекломата и эпоксивинилэфирной смолы. Толщина стенки
Преимущества использования композитного материала очевидны:
- Надежная защита от коррозии. Композитный корпус абсолютно не подвержен коррозии, что значительно увеличивает срок службы оборудования и снижает затраты на его обслуживание.
- Уменьшение веса. Снижение веса оборудования позволяет упростить его эксплуатацию.
- Быстрый и экономичный ремонт. Разъемная конструкция и свойства композитного материала позволяют быстро устранять повреждения на месте, минимизируя время простоя и затраты на ремонт.

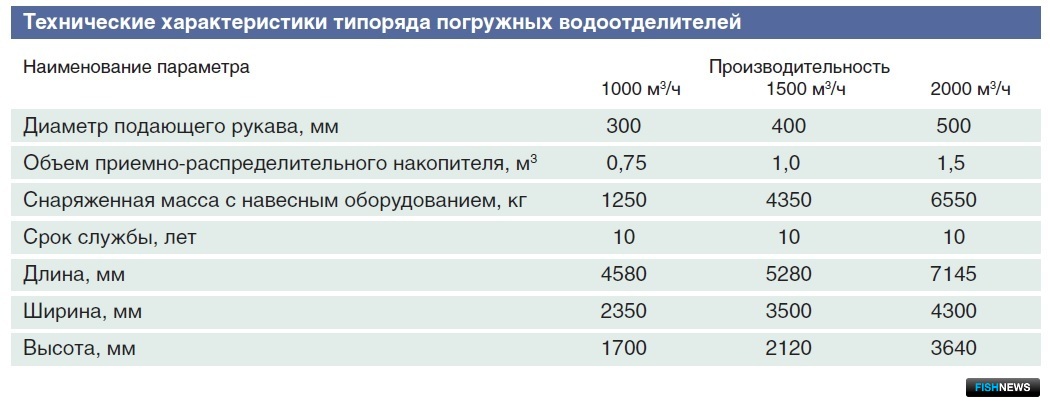

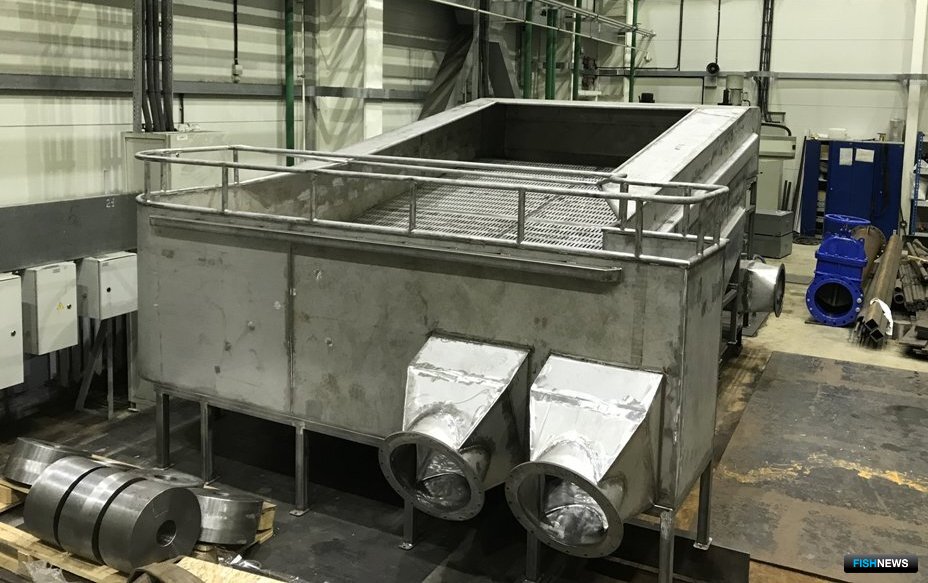

ВОДООТДЕЛИТЕЛЬ
Водоотделитель представляет собой прочную корпусную металлоконструкцию, смонтированную на жесткой пространственной раме. Конструкция включает четыре функциональных участка, последовательно выполняющих процесс разделения водно-рыбной смеси:
1. Участок первичного приема расположен во входной части, представляет собой изолированную камеру с двумя приемными диффузорами кормовой конструкции, выведенными на левый борт.
2. Сепарационный участок осуществляет основное разделение рыбы и воды.
3. Сливной участок обеспечивает отвод отделенной воды.
4. Накопительно-распределительный участок завершает процесс, накапливая и распределяя рыбу.
Материалы и технологии
Водоотделитель изготовлен из высоколегированной нержавеющей стали, что обеспечивает:
- высокую коррозионную стойкость в морской воде;
- долговечность эксплуатации;
- сохранение прочностных характеристик в широком диапазоне температур.
Особенности конструкции
- Диффузоры первичного приема имеют оптимизированную форму для минимизации турбулентности потока.
- Все сварные швы выполнены с полным проваром и проходят контроль качества.
- Конструкция рассчитана на продолжительную эксплуатацию в агрессивной морской среде.
Оптимальный выбор материалов и продуманная конструкция обеспечивают надежную и долговечную работу оборудования в составе судовых рыбоперерабатывающих комплексов, отмечают в ЦТСС.

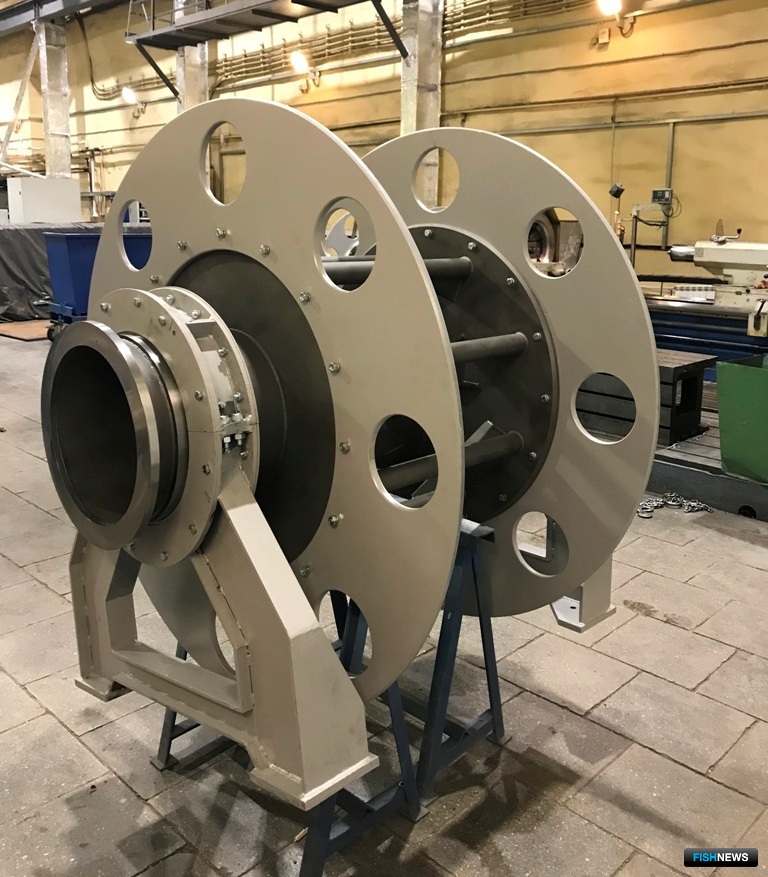

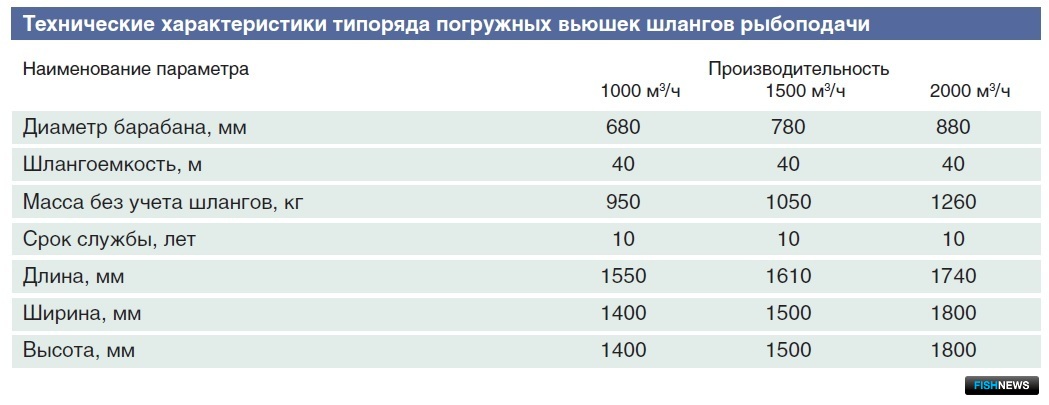

ВЬЮШКА ШЛАНГОВ ПОДАЧИ РЫБЫ
Она выполняет две основные функции:
1. Компактное хранение транспортировочных шлангов в походном положении.
2. Организацию беспрепятственного прохода водно-рыбной смеси от погружного рыбонасоса к водоотделителю во время промысла.
Конструктивные особенности
Вьюшка представляет собой моноблочное устройство, устанавливаемое на фундамент, включающее барабан для намотки и хранения шланга. Основой служит прочная рама.
Система передачи смеси оснащена встроенным коленообразным каналом. Входной фланец (со стороны барабана) соединяется со шлангом рыбоподачи. Выходной фланец (на боковой стороне рамы) позволяет подключать гибкие шланги и жесткие трубопроводы — в зависимости от конфигурации системы.
Преимущества конструкции:
- обеспечивает удобство хранения и быстрый ввод в эксплуатацию;
- позволяет оперативно разворачивать/сворачивать систему транспортировки;
- обеспечивает герметичность и надежность соединений;
- минимизирует гидравлические потери при передаче смеси;
- оптимизирует рабочее пространство на судне.
Эксплуатационные характеристики:
- рассчитана на постоянный контакт с морской водой;
- обеспечивает легкий доступ для технического обслуживания;
- может быть адаптирована под различные конфигурации судового оборудования.
Конструкция отличается высокой надежностью и удобством эксплуатации благодаря продуманной компоновке и качественному исполнению всех элементов.

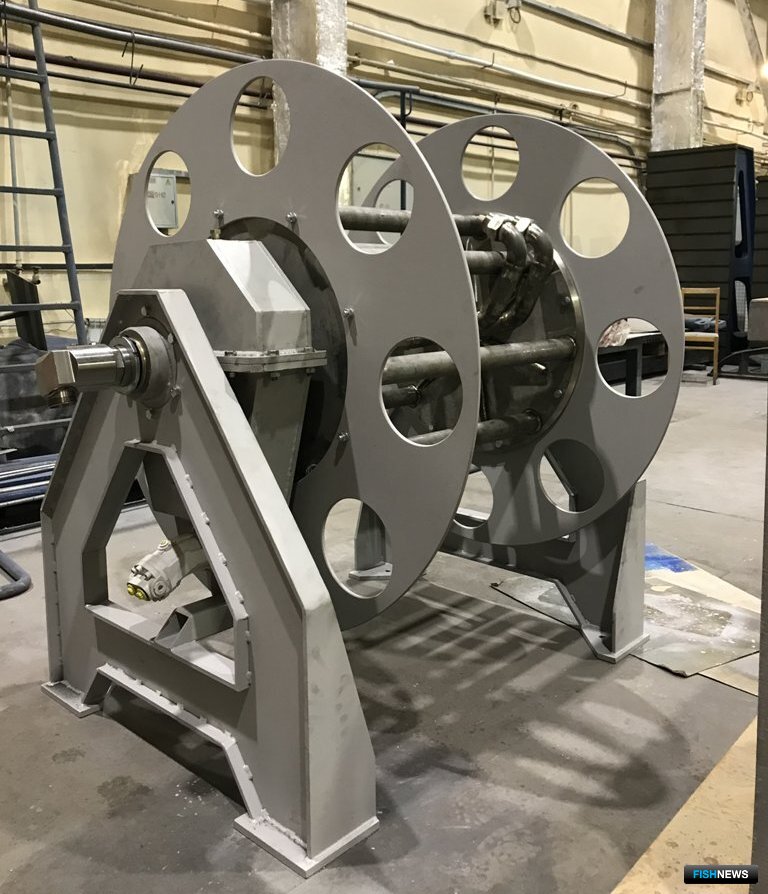

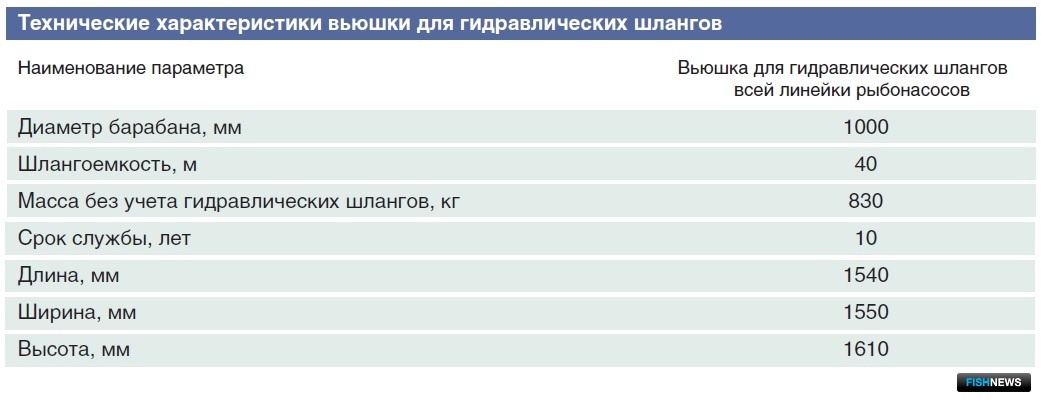

ВЬЮШКА ГИДРАВЛИЧЕСКИХ ШЛАНГОВ
Вьюшка гидравлических шлангов выполняет две основные функции:
1. Компактное хранение гидравлических шлангов в походном положении.
2. Обеспечение работоспособности гидромотора погружного рыбонасоса при эксплуатации.
Конструктивные особенности:
- моноблочная конструкция на основе прочной стойки-основания;
- барабан для намотки и хранения гидравлических шлангов;
- интегрированная система подачи рабочей жидкости.
Преимущества конструкции:
- гарантирует безопасное хранение шлангов при качке;
- обеспечивает надежную подачу рабочей жидкости;
- минимизирует ручные операции при развертывании;
- позволяет компактно размещать оборудование;
- снижает риск повреждения шлангов при эксплуатации.
Особенности эксплуатации:
- оптимизирована для работы в морских условиях;
- обеспечивает легкий доступ для технического обслуживания;
- поддерживает необходимые параметры гидравлической системы.
Конструкция разработана для надежной и бесперебойной работы в составе рыбопромыслового комплекса. Вьюшка отвечает всем требованиям промышленной эксплуатации на современных судах.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА КОМПЛЕКСА «РЫБОНАСОС-КОМПЛЕКТ»:
- Технологическая независимость и импортозамещение. Внедрение нового комплекса оборудования поможет снизить зависимость от зарубежных поставщиков и обеспечить устойчивость рыбопромыслового комплекса России.
- Оптимизация логистики и стоимости. Использование «Рыбонасоса-комплекта» позволит сократить сроки поставки, упростить логистику и снизить затраты на обслуживание и ремонт по сравнению с импортным оборудованием.
- Универсальность и совместимость. Этот комплекс можно устанавливать как на строящиеся суда (сейнеры, траулеры-сейнеры, крилеловы), так и на флот, проходящий переоборудование и модернизацию.
- Механизация и автоматизация процессов. «Рыбонасос-комплект» обеспечивает полную механизацию доставки улова из трала на борт судна. Минимизируется ручной труд, повышается производительность.
- Бережная обработка улова. Гидравлическая транспортировка обеспечивает минимальное повреждение рыбы, сохраняя ее качество и товарный вид.
- Адаптивность и масштабируемость. ЦТСС предлагает различные варианты комплектации и производительности оборудования — для соответствия требованиям судов разного типа и размера.
- Гарантия качества и техническая поддержка. Предоставляется гарантия на оборудование, оперативная техническая поддержка и сервисное обслуживание от производителя.
В компании подчеркивают: «Центр технологии судостроения и судоремонта предлагает не просто оборудование, а комплексное решение для повышения эффективности и надежности вашего рыбопромыслового бизнеса.
Комплекс «Рыбонасос-комплект» — это ваш вклад в технологическую независимость России, повышение конкурентоспособности отечественного флота и обеспечение населения качественными рыбными продуктами».
